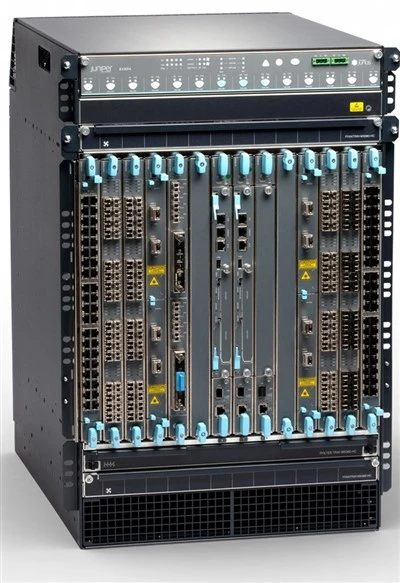

Commutatore Ethernet EX9214-RED3C

Descrizione del prodotto

La linea EX9200 di switch core Ethernet modulari programmabili, flessibili e scalabili semplifica l'implementazione di applicazioni cloud, server virtualizzati e strumenti di collaborazione rich media negli ambienti campus e data center.

L'EX9200 è anche un componente chiave dell'AI-Driven Enterprise di Juniper. Lo switch disaccoppia la rete overlay dall'underlay con tecnologie come Ethernet VPN (EVPN) e Virtual Extensible LAN (VXLAN), rispondendo alle esigenze della moderna rete aziendale consentendo agli amministratori di rete di creare reti logiche L2 su diverse reti L3.

L'EX9200 è basato sul silicio personalizzato Juniper One, un ASIC progettato da Juniper che fornisce un Packet Forwarding Engine (PFE) programmabile e consente il supporto nativo di protocolli di rete come la virtualizzazione utilizzando MPLS su IP e protocolli di rete overlay. Modifiche al microcodice ASIC fornite tramite gli aggiornamenti a Juniper Networks Junos^®Il sistema operativo fornisce protezione dell'investimento consentendo all'hardware esistente di supportare protocolli di rete nuovi o futuri.

La programmabilità dell'EX9200 gli consente di supportare l'automazione basata sul sistema operativo Junos-insieme all'SDK Junos, che consente l'integrazione con Puppet e altre applicazioni di automazione. La programmabilità di rete dell'EX9200 consente inoltre l'integrazione con le principali applicazioni di orchestrazione come OpenStack.

Sono disponibili tre opzioni di chassis EX9200, che offrono la massima flessibilità di implementazione:

• Switch Ethernet EX9204, uno chassis da 5 U a 4 slot che supporta fino a tre schede di linea
• Switch Ethernet EX9208, uno chassis da 8 U che supporta fino a sei schede di linea
• Switch Ethernet EX9214, chassis da 14 slot e 16 U che supporta fino a 12 schede di linea



Tabella 1. Panoramica delle caratteristiche di EX9200

* ISSU è supportato solo su EX9200-32XS, EX9200-40F, EX9200-40T, EX9200-40F-M ed EX9200-2C-8S, EX9200-6QS ed EX9200-2C-8S
Caratteristica	EX9204	EX9208	EX9214
Architettura	Piani dati, controllo e gestione dedicati separati
Energia	Può contenere fino a quattro alimentatori: Da -40 a -72 V CC (1+1 ridondanza) 100-120 V CA (2+2 ridondanza) 200-240 V CA (1+1 ridondanza) Assorbimento massimo di potenza: 2.199 W (CC), 2.421 W (CA)	Può contenere fino a quattro alimentatori: Da -40 a -72 V CC (2+2 ridondanza) 100-120 V CA (3+1 ridondanza) 200-240 V CA (2+2 ridondanza) Assorbimento massimo di potenza: 4.388 W (CC), 4.831 W (CA)	Può contenere fino a quattro alimentatori (due alimentatori per zona di potenza; due zone di potenza per sistema) Da -40 a -72 V CC (1+1 ridondanza per zona di potenza) 200-240 V CA (1+1 ridondanza per zona di potenza) Assorbimento massimo di potenza: 9.534 W (CC), 9.318 W (CA)
Raffreddamento	Vassoio ventola ridondante internamente Flusso d'aria da lato-a-lato	Vassoio ventola ridondante internamente Flusso d'aria da lato-a-lato	Flusso d'aria dalla parte-a-posteriore Vassoio ventola-sostituibile a caldo con ridondanza 1+1
Peso (a pieno carico)	128,0 libbre (58,1 kg)	163,6 libbre (74,2 kg)	350,1 libbre (158,8 kg)
Tessuto	Capacità del backplane fino a 3 Tbps Fino a 1,5 Tbps (full duplex) per capacità di struttura dello slot 1+1 ridondanza del tessuto	Capacità del backplane fino a 7,5 Tbps Fino a 1,5 Tbps (full duplex) per capacità di struttura dello slot 1+1 ridondanza del tessuto	Fino a 12 Tbps di capacità del backplane Fino a 1,5 Tbps (full duplex) per capacità di struttura dello slot 2+1 ridondanza del tessuto
Motore di instradamento	Motori di routing master e di backup (1+1 ridondanza) Fino a 64 gigabyte di DRAM Doppia unità a stato solido (SSD) collegabile frontalmente (fino a 64 GB ciascuna) Console, porte seriali ausiliarie e di gestione Ethernet Interfaccia di archiviazione USB
Sistema operativo	Sistema operativo Junos di Juniper Networks
Alta disponibilità	Hardware progettato per il funzionamento continuo: Architettura sicura e modulare che isola i guasti Piani di controllo e inoltro separati che migliorano la scalabilità e la resilienza Failover trasparente e ripristino della rete Passaggio al Graceful Routing Engine (GRES) Routing attivo non-stop (NSR) Bridge non-stop (NSB) Aggiornamento software in-servizio unificato (ISSU unificato)*
Funzionalità del livello 2	Fino a 1 milione di indirizzi MAC (Media Access Control). Fino a 512.000 voci ARP (Address Risoluzione Protocol) con licenza ML (256.000 voci senza licenza ML) Fino a 512.000 voci FIB (Forwarding Information Block) con licenza ML (256.000 voci senza licenza ML) Frame Jumbo (massimo 9.192 byte) 32.000 VLAN Protocollo di registrazione VLAN 3ad – Protocollo di controllo dell'aggregazione dei collegamenti (LACP) 1D – Protocollo Spanning Tree (STP) 1w – Protocollo Rapid Spanning Tree (RSTP) 1s: protocollo MSTP (Multiple Spanning Tree Protocol) Protocollo Spanning Tree VLAN (VSTP)



Caratteristica	EX9204	EX9208	EX9214
Funzionalità del livello 3	1 milione di basi di informazioni di routing IPv4 (RIB) 1 milione di RIB IPv6 Instradamento statico RIPv1/v2 OSPF v1/v2 OSPF v3 Inoltro basato su-filtro Protocollo di ridondanza del router virtuale (VRRP)* IPv6 Rilevamento inoltro bidirezionale (BFD) Router virtuali BGP (licenza con funzionalità avanzate) IS-IS (licenza con funzionalità avanzate)
Tunneling dell'hardware	Tunnel GRE Funzionalità MPLS (licenza con funzionalità avanzate) VPL VPN BGP/MPLS VPN Ethernet*
Multicast	Fino a 256.000 percorsi multicast IPv4 Fino a 256.000 percorsi multicast IPv6 Protocollo di gestione dei gruppi Internet (IGMP) v1/v2/v3 Spionaggio IGMP Curiosità nell'MLD Multicast indipendente dal protocollo PIM-SM, PIM-SSM, PIM-DM Protocollo di rilevamento della sorgente multicast (MSDP)
Filtri firewall	Elenchi di controllo degli accessi (ACL) in ingresso e in uscita L2-L4: ACL delle porte ACL VLAN ACL del router Protezione dalla negazione-del-servizio (DoS) del piano di controllo
Qualità del servizio (QoS)	16.000 poliziotti per telaio 8 code di uscita per porta Pianificazione del rilevamento precoce casuale ponderato (WRED). Accodamento round-robin (WRR) ponderato Accodamento con priorità rigorosa
Virtualizzazione	Integrazione con Juniper Networks Contrail Integrazione con controller SDN VMware NSX Protocolli di virtualizzazione della rete come Virtual eXtensible LAN (VXLAN) e Open vSwitch Database (OVSDB) Gateway VXLAN Livello 2 e Livello 3* VPN* EVPN Multihoming (interfaccia switch EVPN – aggregazione di collegamenti)* Gateway EVPN VXLAN L2 e L3* Servizio LAN privata virtuale (VPLS) per l'interconnessione dei data center
Gestione	Interfaccia della riga di comando-(CLI) del sistema operativo Junos Protocollo di gestione XML Junos SNMP v1/v2/v3 RAGGIO TACACS+ Ampio supporto MIB Mirroring delle porte basato su firewall- Protocollo di rilevamento del livello di collegamento (LLDP) Soluzioni di analisi avanzate (AIS)



Motore di instradamento EX9200

Il motore di routing dello switch EX9200 si basa sulla stessa-architettura hardware collaudata utilizzata dai router Juniper Networks, offrendo all'EX9200 le stesse prestazioni-classe e affidabilità che i router Juniper offrono alle reti di fornitori di servizi più grandi del mondo. La CPU centrale della RE esegue tutte le funzioni di controllo del sistema e mantiene la tabella di inoltro hardware e gli stati del protocollo di routing per EX9200. L'hardware dedicato sul RE supporta le funzioni di gestione dello chassis come il monitoraggio ambientale. La comunicazione tra i moduli RE e le singole schede di linea avviene tramite un'interfaccia di controllo GbE interna dedicata-fuori-banda.

Sono disponibili due motori di routing EX9200: EX9200-RE* e EX9200-RE2. EX9200-RE* supporta la funzionalità del piano di controllo e gestione con un motore di routing integrato che dispone di un processore Intel quad-core da 1,73 GHz con 16 gigabyte di DRAM e doppi SSD collegabili frontalmente, ciascuno dei quali fornisce 32 GB di spazio di archiviazione per immagini e registri del sistema operativo Junos.

EX9200-RE2 è dotato di un processore Intel a sei-core da 2 GHz con 64 gigabyte di DRAM e doppi SSD collegabili-frontali, ciascuno dei quali fornisce 64 GB di spazio di archiviazione per immagini e log del sistema operativo Junos. L'interfaccia 10GbE Routing Engine-per l'infrastruttura switch consentirà in futuro di eseguire applicazioni virtualizzate.

Entrambi i motori di routing sono dotati di porte AUX, console ed Ethernet sul pannello frontale per supportare la gestione e il monitoraggio del sistema-of-banda, mentre una porta USB esterna ospita un'interfaccia multimediale rimovibile per l'installazione manuale delle immagini del sistema operativo Junos.

Tessuto per interruttori EX9200

I moduli Switch Fabric EX9200-SF3** e EX9200-SF2 sono sostituibili a caldo e fungono da matrice centrale non bloccante attraverso la quale passano tutti i dati di rete. EX9200-SF2 supporta un throughput di 480 Gbps per slot mentre EX9200-SF3 supporta un throughput di 1,5 Tbps per slot.

Sugli switch EX9204 ed EX9208, due moduli Switch Fabric EX9200-SF3 o EX9200-SF2 distribuiti in una configurazione ridondante forniscono rispettivamente fino a 1,5 Tbps o 480 Gbps di throughput di sistema per slot. Il modulo Switch Fabric installato per primo funziona come master, mentre il secondo funge da backup.

Su EX9214, tre moduli Switch Fabric EX9200-SF3 o EX9200-SF2 distribuiti in una configurazione ridondante forniscono rispettivamente un throughput di sistema di 1,5 Tbps o 480 Gbps per slot. Il traffico viene bilanciato in carico sui primi due moduli Switch Fabric installati, che insieme funzionano come switch fabric principale, mentre il terzo funge da backup.

I moduli Switch Fabric eseguono le seguenti funzioni chiave:

Monitoraggio e controllo delle funzioni del sistema

Interconnessione di tutte le schede di linea

Clocking e reset del sistema

Agire come vettore del motore di routing



Caratteristiche e vantaggi

Architetture di rete semplificate

L'EX9200 è ideale per semplificare gli ambienti di rete campus, data center e combinati campus e data center riducendo i livelli di rete.

Nel campus, l'EX9200 comprime gli strati centrali e di distribuzione; se utilizzato con switch del livello di accesso Juniper distribuiti in una configurazione MC-LAG (supportata solo con SF2), EX9200 aiuta a eliminare il protocollo Spanning Tree, semplificando notevolmente l'architettura e le operazioni di rete.

Allo stesso modo, nel data center l'EX9200 può essere utilizzato per comprimere i livelli core e di aggregazione; ancora una volta, se utilizzato con switch di accesso Juniper in una configurazione MC-LAG, EX9200 aiuta a ridurre il numero di dispositivi gestiti di oltre il 50% ed elimina il protocollo Spanning Tree dalla rete.

In ambienti combinati campus e data center, EX9200 consolida i livelli di rete per semplificare l'architettura e le operazioni di rete.

In tutti gli scenari, EX9200 offre un ambiente di rete virtualizzato semplice, sicuro che aumenta l'agilità aziendale.

Alta disponibilità

Gli switch core EX9200 offrono una serie di funzionalità ad alta disponibilità che garantiscono prestazioni ininterrotte e di classe carrier. Ogni chassis EX9200 include uno slot aggiuntivo per ospitare un modulo del motore di routing ridondante che funge da backup in modalità hot-standby, pronto a subentrare in caso di guasto del motore di routing master. Se il master si guasta, la funzionalità di grazioso Routing Engine Switchover (GRES) integrata L2 e L3 del sistema operativo Junos, lavorando in combinazione con le funzionalità di routing attivo non-stop (NSR) e bridging non-stop (NSB), garantisce un trasferimento senza interruzioni del controllo al backup, mantenendo un accesso ininterrotto ad applicazioni, servizi e comunicazioni IP.

Sistema operativo-classe operatore

La linea di switch EX9200 esegue lo stesso sistema operativo Junos utilizzato da tutti gli altri switch Ethernet Juniper Networks serie EX, nonché dai router Juniper Networks che alimentano le reti più grandi e complesse del mondo.

Utilizzando un sistema operativo comune, Juniper offre un'implementazione e un funzionamento coerenti delle funzionalità del piano di controllo su tutti i prodotti. Per mantenere tale coerenza, Junos OS aderisce a un processo di sviluppo altamente disciplinato che utilizza un unico codice sorgente, segue un unico treno di rilascio e impiega un'architettura modulare ad alta disponibilità che impedisce a guasti isolati di causare il collasso di un intero sistema.

Questi attributi sono fondamentali per il valore fondamentale del software, poiché consentono a tutti i prodotti basati sul sistema operativo Junos-di essere aggiornati simultaneamente con la stessa versione del software. Tutte le funzionalità sono completamente testate di regressione, rendendo ogni nuova versione un vero superset della versione precedente; i clienti possono implementare il software con la totale certezza che tutte le funzionalità esistenti verranno mantenute e funzioneranno allo stesso modo.

Gestione e operazioni semplificate

È disponibile una gamma di opzioni di gestione del sistema anche per la linea di switch EX9200.

La CLI standard del sistema operativo Junos fornisce le stesse funzionalità di gestione granulare e gli stessi parametri di scripting presenti in tutti i dispositivi basati sul sistema operativo Junos-. Inoltre, gli strumenti integrati del protocollo di gestione XML di Junos forniscono il rilevamento tempestivo e la risoluzione automatica di potenziali problemi relativi al sistema operativo.

Il software Junos Space di Juniper Networks fornisce la gestione a livello di sistema-su tutti gli switch Ethernet serie EX, nonché su altri prodotti Juniper distribuiti in tutta la rete-tutto da un'unica console.

MACsec

Le schede di linea EX9200-40XS e EX9200-15C supportano IEEE 802.1ae MACsec con crittografia AES-256 bit, fornendo supporto per la riservatezza dei dati a livello di collegamento, l'integrità dei dati e l'autenticazione dell'origine dei dati. Le schede di linea EX9200-40F-M e EX9200-20F-MIC supportano la crittografia AES-128 bit. Per abilitare MACsec nel software è necessaria una singola licenza EX9200-SFL per lo chassis EX9200.

Definito da IEEE 802.1AE, MACsec fornisce comunicazioni sicure e crittografate al livello di collegamento in grado di identificare e prevenire le minacce derivanti da attacchi DoS (Denial of Service) e altri attacchi di intrusione, nonché attacchi man-in-the-middle, mascheramento, intercettazioni passive e attacchi di riproduzione lanciati da dietro il firewall. Quando MACsec viene distribuito sulle porte dello switch, tutto il traffico viene crittografato in transito, ma il traffico all'interno dello switch no. Ciò consente allo switch di applicare tutte le policy di rete come QoS, ispezione approfondita dei pacchetti e sFlow a ciascun pacchetto senza compromettere la sicurezza dei pacchetti in transito.

La crittografia hop-by-hop consente a MACsec di proteggere le comunicazioni mantenendo l'intelligenza della rete. Inoltre, le reti WAN basate su Ethernet- possono utilizzare MACsec per garantire la sicurezza dei collegamenti sulle connessioni a lungo raggio. MACsec è trasparente ai protocolli di livello 3 e superiore-e non è limitato al traffico IP; funziona con qualsiasi tipo di traffico cablato o wireless trasportato su collegamenti Ethernet.

Licenze in scala

Gli SKU di licenza Mega Scale EX9204-ML, EX9208-ML e EX9214-ML consentono a uno chassis EX9200 di supportare voci FIB e ARP da 512.000. È necessaria una sola licenza ML per chassis.



Specifiche

Tabella 6. Capacità del sistema EX9200

	EX9204	EX9208	EX9214
Capacità del backplane	Fino a 3 Tbps*	Fino a 7,5 Tbps*	Fino a 12 Tbps*
Larghezza di banda/slot massimo del tessuto	1,5 Tbps/slot	1,5 Tbps/slot	1,5 Tbps/slot
Densità massima della porta wire speed da 1 GbE (velocità wire)	120	240	440
Densità massima della porta wire speed da 10 GbE (velocità wire)	144 (96)	288 (240)	576 (480)
Densità massima della porta wire speed da 25 GbE (velocità wire)	120**	360**	480**
Densità massima delle porte wire speed da 40 GbE (velocità wire)	30	90	120
Densità massima della porta wire speed da 100 GbE (velocità wire)	30	90	120





EX9204	EX9208	EX9214
Dimensioni (L x A x P)	17,5 x 8,7 x 27,75 pollici (44,5x22,1x70,5 centimetri) La profondità totale include le misure standard del gestore cavi.	17,5 x 14 x 27,75 pollici (44,5x35,6x70,5 centimetri) La profondità totale include le misure standard del gestore cavi.	17,5 x 27,8 x 27,75 pollici (44,5x70,5x70,5 centimetri) La profondità totale include le misure standard del gestore cavi.
Unità rack	5 U	8 U	16 U
Peso
Configurazione di base Configurazione ridondante Telaio con piano mediano Telaio a pieno carico	68,3 libbre (31,0 kg) 97,8 libbre (44,4 kg) 52,0 libbre (23,6 kg) 128,0 libbre (58,1 kg)	88,4 libbre (40,1 kg) 111,2 libbre (50,5 kg) 65,5 libbre (29,7 kg) 163,6 libbre (74,2 kg)	203,5 libbre (92,3 kg) 225,1 libbre (102,1 kg) 150,0 libbre (68,0 kg) 350,1 libbre (158,8 kg)
Numero totale di slot	4	8	14
Slot disponibili per schede di linea**	2 con ridondanza di tessuto (3 senza)*	6*	11 con ridondanza di tessuto (12 senza)*
